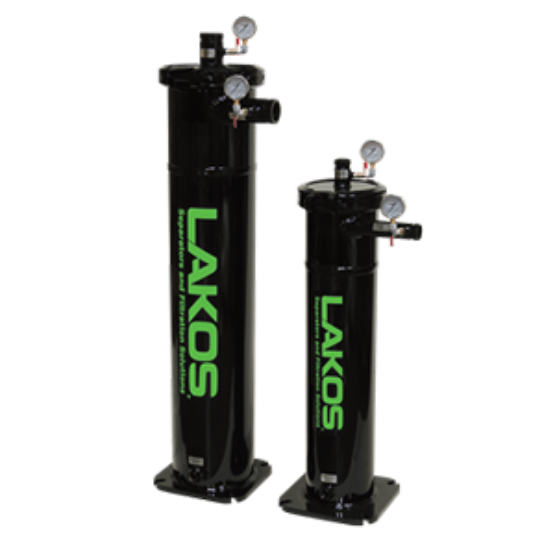

Le séparateur haute efficacité de référence, eHTX de Lakos

Le débit est le facteur le plus important pour déterminer la taille du séparateur car tous les séparateurs LAKOS fonctionnent dans une plage de débit prescrite. La taille du tuyau n’est pas un facteur dans la sélection du modèle. N’utilisez donc pas la taille de votre tuyau existant pour déterminer la taille du séparateur. La taille requise du séparateur est souvent, mais pas toujours, plus petite que la tuyauterie existante, et le matériel approprié est utilisé pour faire correspondre la taille d’entrée/sortie avec la tuyauterie existante.

Les contrôleurs de purge LAKOS fabriqués en usine (ABV, ABV2, AKE, APP, AFS, EFS) n’ont pas de timing réglé en usine. La fréquence et la durée de purge requises varient en fonction des débits, des concentrations de solides, du type de solides, etc. Les paramètres de temps du contrôleur doivent être définis lors de l’installation et la documentation LAKOS LS-608 peut être utilisée pour aider à établir la durée et la fréquence de purge en fonction de l’application.

Pour déterminer la fréquence de purge nécessaire, purgez régulièrement au début et calculez le débit approprié en fonction du volume attendu de solides séparés. La durée de la purge doit être suffisamment longue pour évacuer la chambre de purge et dégager toute la longueur de la tuyauterie de purge de tous les solides. Ceci est généralement indiqué par un changement de couleur du liquide purgé, du foncé au clair. Le temps entre les purges ne doit jamais dépasser le temps nécessaire pour remplir 1/3 du volume de la chambre de collecte, en fonction de la charge de solides attendue et du volume de collecte de purge du séparateur, comme indiqué dans la documentation du séparateur. Reportez-vous au LS-608 pour plus d’informations sur le calcul de la fréquence et de la durée de la purge.

Bien que de nombreux séparateurs LAKOS soient encore en service après 15 à 25 ans, la longévité d’un séparateur LAKOS dépend de nombreuses variables. On peut généralement s’attendre à ce qu’il dure aussi longtemps que tout autre matériau de construction similaire dans ce système. L’environnement, la composition chimique du fluide, le débit, le matériau de construction, le type de solides et la purge d’entretien sont tous des facteurs importants pour la durée de vie d’un séparateur. Il est important de prendre en compte tous ces facteurs lors de l’achat d’un séparateur. En nous fournissant des détails sur votre application, vous garantirez que votre séparateur atteint ou dépasse la durée de vie attendue lors de votre achat.

En standard, la plupart des séparateurs sont disponibles en acier carbone et en aciers inoxydables séries 304L/316L. Des séparateurs spécialement conçus peuvent également être construits dans la plupart des métaux soudables, y compris, sans toutefois s’y limiter : les aciers inoxydables super duplex, le chrome-molybdène, le titane, l’Hastelloy, les alliages de nickel et le cupronickel. Dans des cas particuliers, les séparateurs peuvent également être fabriqués en plastique ou en fibre de verre. Pour les matériaux autres que le carbone et l’acier inoxydable, veuillez nous consulter sur la disponibilité de vos besoins spécifiques en matériaux.

Les séparateurs et les filtres à sable LAKOS sont tous deux conçus pour éliminer les solides des liquides, mais présentent des avantages les uns par rapport aux autres en fonction de l’application.

Un séparateur est conçu pour éliminer les solides dont la densité est au moins 1,5 fois supérieure à celle du liquide transporté. Les séparateurs nécessitent très peu, voire aucun, d’entretien car ils ne comportent aucune pièce mobile. La perte de pression à travers un séparateur est prévisible et constante et ne varie qu’en fonction du débit. Les séparateurs nécessitent une perte de liquide minimale pour la purge des solides collectés et peuvent également être équipés d’un récipient de récupération de solides en option qui peut éliminer la perte de liquide. Cependant, les séparateurs n’aident généralement pas à améliorer la clarté du liquide (turbidité) et sont inefficaces sur les matières organiques telles que les algues.

Un filtre à sable est conçu pour éliminer les solides plus fins (jusqu’à 5 microns) avec une faible densité. Les filtres à sable sont utilisés lorsqu’une filtration plus fine et une clarté du liquide (réduction de la turbidité) sont requises. Les filtres à sable nécessitent plus de maintenance opérationnelle (plus de pièces mobiles) et utilisent plus de liquide pour le lavage à contre-courant du lit de sable afin d’éliminer les solides collectés. La perte de pression à travers un filtre à média varie, à mesure que les solides sont collectés et entrent dans un cycle de lavage à contre-courant lorsqu’ils atteignent une perte de pression prédéterminée. Cependant, les filtres à sable sont très efficaces pour éliminer une grande variété de solides organiques légers.

Il est recommandé que la charge maximale de solides sur les séparateurs LAKOS soit inférieure à 1 % en volume. Bien que 1 % puisse sembler faible, gardez à l’esprit que 1 % dans un petit système de 100 GPM équivaut à 1 gallon de solides par minute, ou 1 440 gallons (vingt-six fûts de 55 gallons) de solides par jour. Il n’est pas recommandé que les séparateurs SMP à usage résidentiel dépassent 0,25 % en volume. Il n’est pas recommandé que les séparateurs de la série ILB dépassent 0,50 % en volume. Si votre application dépasse ces limites, veuillez consulter votre représentant d’usine pour des alternatives éprouvées.

Le séparateur LAKOS est capable de fonctionner avec n’importe quel liquide ayant une viscosité inférieure à 100 SSU. Les solides à séparer doivent également avoir une densité spécifique d’au moins 1,5 supérieure à celle du fluide. Plus la densité des solides séparables est élevée et plus la viscosité du liquide est faible, meilleur sera le fonctionnement du séparateur. Une bonne règle de base : si les solides se déposent dans votre liquide en 3 à 4 minutes, ils seront probablement séparables avec un séparateur LAKOS.

La température maximale standard pour le fonctionnement de la plupart des séparateurs est de 180 °F. Les exceptions sont les séparateurs SMP, qui ont une température maximale de 120°F. LAKOS peut facilement s’adapter à des températures plus élevées avec des séparateurs personnalisés.

La pression nominale maximale standard pour la plupart des séparateurs LAKOS est de 150 psi. Les exceptions sont les séparateurs SMP, qui ont une pression nominale maximale de 100 psi. Contactez l’usine pour des pressions plus élevées ; LAKOS peut supporter des pressions allant jusqu’à 3 000 psi grâce à des séparateurs personnalisés.
